Колонны предназначаются для применения в одноэтажных производственных зданиях:
- оборудованных мостовыми опорными электрическими кранами среднего и тяжелого режимов работы в тех случаях, когда по условиям эксплуатации требуется устройство проходов в уровне подкрановых балок;
- отапливаемых - без ограничения расчетной зимней температуры наружного воздуха;
- неотапливаемых - при расчетной зимней температуре не ниже минус 40°С;
- расположенных в I-IV ветровых и снеговых районах;
- на площадках строительства с расчетной сейсмичностью до 6 баллов включительно;
- с неагрессивной, слабо и среднеагрессивной степенью воздействия газовой среды.
Колонны изготавливаются из тяжелого бетона класса В40.
Марки бетона по морозостойкости и по водонепроницаемости нормируются в проекте здания.
Марки бетона по водонепроницаемости и соответствующие им классы бетона по прочности на сжатие следует принимать: при слабоагрессивной степени воздействия газообразной среды – W4 (не менее В22,5), при средне агрессивной - W6 (не менее В30).
Величина нормируемой отпускной прочности бетона на сжатие должна составлять 70% от его проектного класса в теплый период года и 90% - в холодный период года.
Колонны армируются пространственными арматурными каркасами из арматурной стали класса A-I и A-III по ГОСТ 5781-82.
Для строповки колонн при выемке из опалубочной формы и транспортировании рекомендуется применять инвентарные строповочные приспособления.
При отсутствии инвентарных строповочных приспособлений допускается применять строповочные петли, изготавливаемые из горячекатаной гладкой арматуры класса A-I по ГОСТ 5781-82.
Во всех колоннах должны быть предусмотрены закладные изделия для крепления стропильных конструкций и подкрановых балок.
Могут быть предусмотрены дополнительные закладные изделия для крепления коммуникаций, устройства молниезащиты и т.п.
Для выверки колонн и примыкающих к ним конструкций на боковых поверхностях колонн предусмотрены риски координационных осей в уровнях верха фундамента и верха колонны.
Для возможности безвыверочного монтажа в нижнем торце колонн предусмотрены конические выемки в соответствии с узлом I.
Складирование и транспортирование колонн могут производиться в положении "на ребро" либо "плашмя".

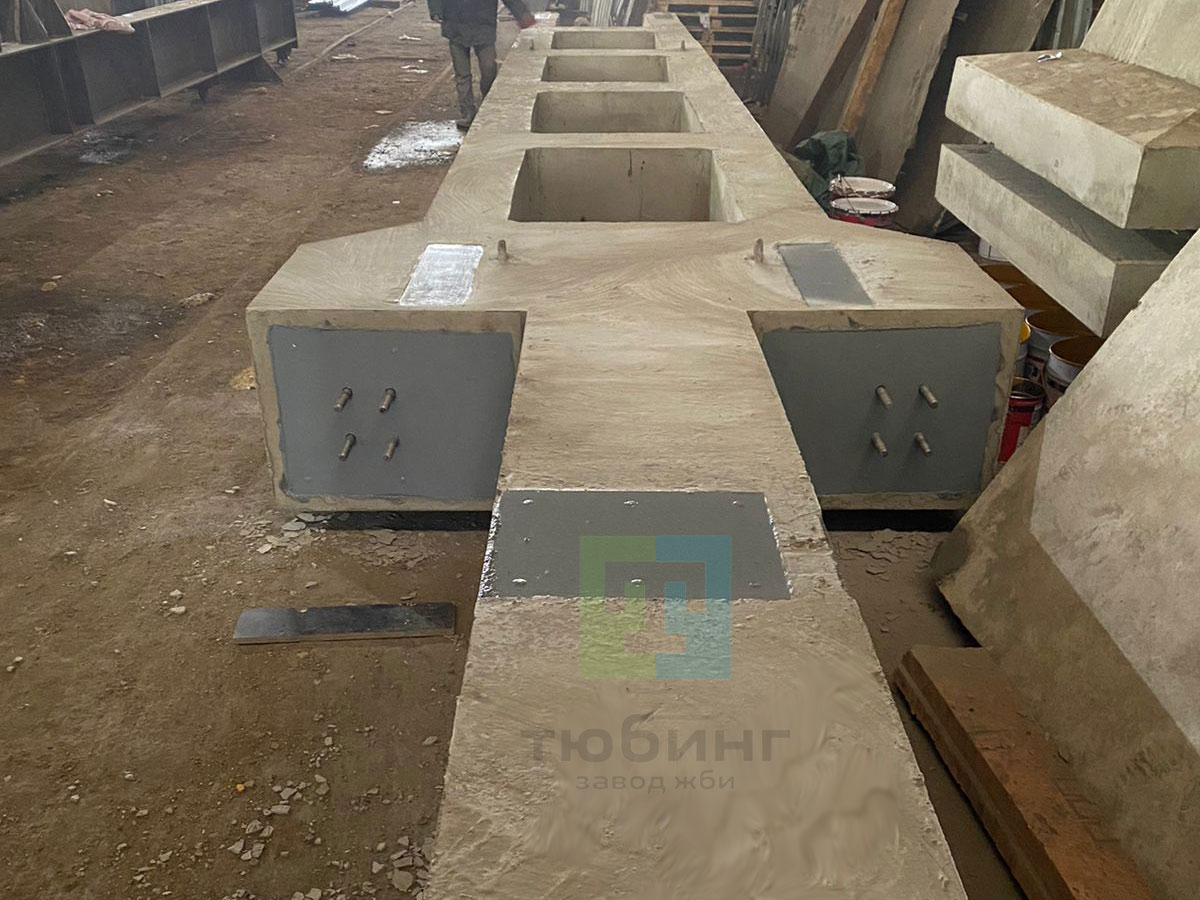

6КДП168-1.5 - колонна двухветвевая с проходом 6-го типоразмера (средняя) для зданий с высотой этажа 16,8 м, армированная каркасом №1, изготавливаемая из бетона класса В40.
Варианты маркировки:
1. 6КДП168-1.5
2. 6 КДП168-1.5
3. 6КДП168.1.5
4. 6 КДП168.1.5
5. 6КДП168-1-5
6. 6 КДП168-1-5
7. 6КДП 168-1.5
8. 6КДП 168.1.5
9. 6КДП 168-1-5
10. 6 КДП 168 1 5
Цена на железобетонную колонну 6КДП168-1.5 по серии 1.424.1-10 указана с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Эскиз средней колонны 6КДП168-1.5
