Цены действительны с 01.01.2019г.

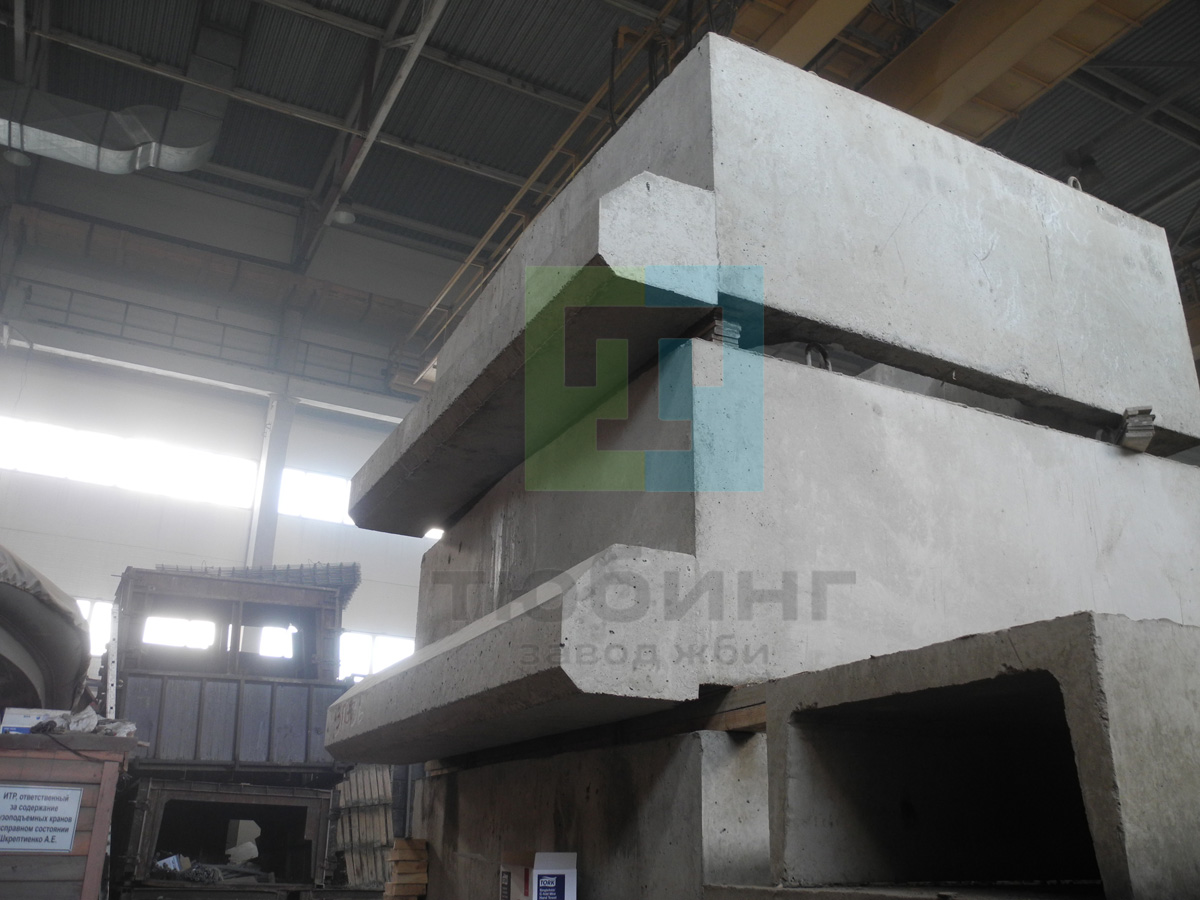

Завод ЖБИ Тюбинг выпускает железобетонные звенья труб, блоки фундаментов и оголовки для умеренных и суровых климатических условий по шифру 2119РЧ, выпуск 1-1.
Блоки труб предназначены для применения в строгом соответствии с расчетными высотами насыпей под железные и автомобильные дороги на постоянных и периодически действующих водотоках при отсутствии наледей, граница распространения которых следует, примерно, январской изотерме минус 13°С.
Бетонные и железобетонные изделия изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м.куб. по ГОСТ 26633-91 следующих классов по прочности: В30 и В35 - для звеньев труб; B30 - для стенок откосных; B20 - для блоков труб.
Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации: F200 - для звеньев и блоков труб в районах со среднемесячной температурой наружного воздуха минус 10°С и выше; F300 - для звеньев и блоков труб в районах со среднемесячной температурой наружного воздуха ниже минус 10°С, до минус 20°С включительно.
В качестве расчетной арматуры железобетонных изделий принята арматура по ГОСТ 5781-82; класса A-III марки 25Г2С - для звеньев труб и класса A-I марки Ст3сп - для блоков труб.
Возможно нанесение холодной битумной мастики "Битумаст" за два раза в заводских условиях.
Все блоки водопропускных труб имеют марку. Марка звена средней части состоит из одной или двух буквенно-цифровых групп, разделенных дефисом. Первая группа содержит наименование блока, ширину отверстия в см, типоразмер, характеризующий его несущую способность, и длину (для блоков средней части трубы) в см; вторая группа содержит условное обозначение применения: климатические условия - суровые (F), повышенная агрессивность среды (О).
Цены на железобетонные изделия указаны с учетом НДС, без учета доставки. Стоимость железобетонных изделий может меняться в зависимости от объема и общей ситуации на строительном рынке. Представленные на сайте цены на ЖБИ не являются публичной офертой.
Номенклатура продукции по шифру 2119РЧ, выпуск 1-1
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
01-012-0001 | Звено прямоугольное | ЗП100.1.100 | 1000 | 1220 | 1740 | 1,7 | B30 | F300 | W8 | 0,66 | 88 |
01-012-0002 | Звено прямоугольное | ЗП100.1.200 | 2000 | 1220 | 1740 | 3,4 | B30 | F300 | W8 | 1,32 | 178 |
01-012-0003 | Звено прямоугольное | ЗП100.2.100 | 1000 | 1220 | 1780 | 1,8 | B30 | F300 | W8 | 0,70 | 100 |
01-012-0004 | Звено прямоугольное | ЗП100.2.200 | 2000 | 1220 | 1780 | 3,6 | B30 | F300 | W8 | 1,40 | 202 |
01-012-0005 | Звено прямоугольное | ЗП100.3.100 | 1000 | 1220 | 1860 | 2,0 | B30 | F300 | W8 | 0,80 | 129 |
01-012-0006 | Звено прямоугольное | ЗП100.3.200 | 2000 | 1220 | 1860 | 4,0 | B30 | F300 | W8 | 1,60 | 259 |
01-012-0007 | Звено прямоугольное | ЗП125.1.100 | 1000 | 1490 | 1790 | 2,0 | B30 | F300 | W8 | 0,81 | 104 |
01-012-0008 | Звено прямоугольное | ЗП125.1.200 | 2000 | 1490 | 1790 | 4,0 | B30 | F300 | W8 | 1,60 | 209 |
01-012-0009 | Звено прямоугольное | ЗП125.2.100 | 1000 | 1490 | 1850 | 2,3 | B30 | F300 | W8 | 0,92 | 120 |
01-012-0010 | Звено прямоугольное | ЗП 125.2.200 | 2000 | 1490 | 1850 | 4,6 | B30 | F300 | W8 | 1,84 | 240 |
01-012-0011 | Звено прямоугольное | ЗП125.3.100 | 1000 | 1490 | 1930 | 2,6 | B30 | F300 | W8 | 1,02 | 145 |
01-012-0012 | Звено прямоугольное | ЗП125.3.200 | 2000 | 1490 | 1930 | 5,2 | B30 | F300 | W8 | 2,04 | 291 |
01-012-0013 | Звено прямоугольное | ЗП150.1.100 | 1000 | 1740 | 2330 | 2,8 | B30 | F300 | W8 | 1,11 | 131 |
01-012-0014 | Звено прямоугольное | ЗП150.1.200 | 2000 | 1740 | 2330 | 5,6 | B30 | F300 | W8 | 2,22 | 263 |
01-012-0015 | Звено прямоугольное | ЗП150.2.100 | 1000 | 1740 | 2430 | 3,2 | B30 | F300 | W8 | 1,28 | 156 |
01-012-0016 | Звено прямоугольное | ЗП150.2.200 | 2000 | 1740 | 2430 | 6,4 | B30 | F300 | W8 | 2,56 | 317 |
01-012-0017 | Звено прямоугольное | ЗП150.3.100 | 1000 | 1800 | 2530 | 4,0 | B30 | F300 | W8 | 1,60 | 231 |
01-012-0018 | Звено прямоугольное | ЗП150.3.200 | 2000 | 1800 | 2530 | 8,0 | B30 | F300 | W8 | 3,20 | 467 |
01-012-0019 | Звено прямоугольное | ЗП200.1.100 | 1000 | 2260 | 2380 | 3,5 | B30 | F300 | W8 | 1,41 | 191 |
01-012-0020 | Звено прямоугольное | ЗП200.1.200 | 2000 | 2260 | 2380 | 7,0 | B30 | F300 | W8 | 2,82 | 384 |
01-012-0021 | Звено прямоугольное | ЗП200.2.100 | 1000 | 2260 | 2500 | 4,2 | B30 | F300 | W8 | 1,69 | 259 |
01-012-0022 | Звено прямоугольное | ЗП200.2.200 | 2000 | 2260 | 2500 | 8,4 | B30 | F300 | W8 | 3,38 | 524 |
01-012-0023 | Звено прямоугольное | ЗП200.3.100 | 1000 | 2320 | 2680 | 5,6 | B30 | F300 | W8 | 2,25 | 328 |
01-012-0024 | Звено прямоугольное | ЗП200.3.200 | 2000 | 2320 | 2680 | 11,2 | B30 | F300 | W8 | 4,50 | 660 |
01-012-0025 | Звено прямоугольное | ЗП250.1.100 | 1000 | 2760 | 2450 | 4,4 | B35 | F300 | W10 | 1,77 | 232 |
01-012-0026 | Звено прямоугольное | ЗП 250.1.200 | 2000 | 2760 | 2450 | 8,8 | B35 | F300 | W10 | 3,54 | 469 |
01-012-0027 | Звено прямоугольное | ЗП250.2.100 | 1000 | 2840 | 2570 | 5,8 | B35 | F300 | W10 | 2,31 | 332 |
01-012-0028 | Звено прямоугольное | ЗП250.2.200 | 2000 | 2840 | 2570 | 11,6 | B35 | F300 | W10 | 4,62 | 685 |
01-012-0029 | Звено прямоугольное | ЗП250.3.100 | 1000 | 2900 | 2790 | 7,8 | B35 | F300 | W10 | 3,10 | 483 |
01-012-0030 | Звено прямоугольное | ЗП250.3.200 | 2000 | 2900 | 2790 | 15,6 | B35 | F300 | W10 | 6,20 | 986 |
01-012-0031 | Звено прямоугольное | ЗП300.1.100 | 1000 | 3320 | 3000 | 6,2 | B35 | F300 | W10 | 2,49 | 335 |
01-012-0032 | Звено прямоугольное | ЗП300.2.100 | 1000 | 3400 | 3140 | 8,0 | B35 | F300 | W10 | 3,20 | 419 |
01-012-0033 | Звено прямоугольное | ЗП300.3.100 | 1000 | 3460 | 3320 | 10,0 | B35 | F300 | W10 | 4,02 | 945 |
01-012-0034 | Звено прямоугольное | ЗП400.1.100 | 1000 | 4360 | 3130 | 9,1 | B35 | F300 | W10 | 3,62 | 539 |
01-012-0035 | Звено прямоугольное | ЗП400.2.100 | 1000 | 4420 | 3170 | 10,0 | B35 | F300 | W10 | 3,98 | 826 |
01-012-0036 | Звено прямоугольное | ЗП400.3.100 | 1000 | 4600 | 3370 | 13,7 | B35 | F300 | W10 | 5,50 | 2201 |
01-012-0037 | Звено прямоугольное | ЗП100П | 1000 | 1220 | 2240 | 1,9 | B30 | F300 | W8 | 0,77 | 122 |
01-012-0038 | Звено прямоугольное | ЗП125П | 1000 | 1490 | 2290 | 2,4 | B30 | F300 | W8 | 0,94 | 128 |
01-012-0039 | Звено прямоугольное | ЗП150П | 1000 | 1740 | 2830 | 3,1 | B30 | F300 | W8 | 1,23 | 189 |
01-012-0040 | Звено прямоугольное | ЗП200П | 1000 | 2260 | 2880 | 3,9 | B30 | F300 | W8 | 1,54 | 267 |
01-012-0041 | Звено прямоугольное | ЗП250П | 1000 | 2760 | 2950 | 4,8 | B35 | F300 | W10 | 1,90 | 324 |
01-012-0042 | Звено прямоугольное | ЗП100ПВ | 1000 | 1220 | 2620 | 2,4 | B30 | F300 | W8 | 0,95 | 132 |
01-012-0043 | Звено прямоугольное | ЗП100В | 1000 | 1220 | 2120 | 2,1 | B30 | F300 | W8 | 0,84 | 97 |
01-012-0044 | Звено прямоугольное | ЗП125ПВ | 1000 | 1490 | 2660 | 2,9 | B30 | F300 | W8 | 1,17 | 139 |
01-012-0045 | Звено прямоугольное | ЗП125В | 1000 | 1490 | 2160 | 2,6 | B30 | F300 | W8 | 1,03 | 116 |
01-012-0046 | Звено прямоугольное | ЗП150ПВ | 1000 | 1740 | 3200 | 3,7 | B30 | F300 | W8 | 1,49 | 202 |
01-012-0047 | Звено прямоугольное | ЗП150В | 1000 | 1740 | 2700 | 3,4 | B30 | F300 | W8 | 1,37 | 145 |
01-012-0048 | Звено прямоугольное | ЗП200ПВ | 1000 | 2260 | 3240 | 4,7 | B30 | F300 | W8 | 1,88 | 283 |
01-012-0049 | Звено прямоугольное | ЗП200В | 1000 | 2260 | 2740 | 4,4 | B30 | F300 | W8 | 1,75 | 205 |
01-012-0050 | Звено прямоугольное | ЗП250ПВ | 1000 | 2760 | 3300 | 5,8 | B35 | F300 | W10 | 2,32 | 341 |
01-012-0051 | Звено прямоугольное | ЗП250В | 1000 | 2760 | 2800 | 5,5 | B35 | F300 | W10 | 2,19 | 251 |
01-012-0052 | Звено прямоугольное | ЗП300В | 1000 | 3320 | 3340 | 7,5 | B35 | F300 | W10 | 3,00 | 357 |
01-012-0053 | Звено прямоугольное | ЗП400В | 1000 | 4360 | 3460 | 9,9 | B35 | F300 | W10 | 3,96 | 569 |
01-012-0054 | Стенка откосная | СТ1п(л) | 1890 | 300 | 3610 | 3,8 | B30 | F300 | W8 | 1,52 | 72 |
01-012-0055 | Стенка откосная | СТ2п(л) | 2770 | 300 | 4150 | 6,5 | B30 | F300 | W8 | 2,59 | 120 |
01-012-0056 | Стенка откосная | СТ3п(л) | 1750 | 300 | 2790 | 2,8 | B30 | F300 | W8 | 1,13 | 50 |
01-012-0057 | Стенка откосная | СТ4п(л) | 2700 | 300 | 3030 | 4,4 | B30 | F300 | W8 | 1,75 | 74 |
01-012-0058 | Плита фундамента | Ф1 | 1250 | 1500 | 200 | 1,0 | B20 | F300 | W6 | 0,38 | 21 |
01-012-0059 | Плита фундамента | Ф2 | 1250 | 2010 | 200 | 1,3 | B20 | F300 | W6 | 0,50 | 26 |
01-012-0060 | Плита фундамента | Ф3 | 1250 | 2510 | 200 | 1,6 | B20 | F300 | W6 | 0,63 | 31 |
01-012-0061 | Плита фундамента | Ф4 | 1500 | 1500 | 200 | 1,1 | B20 | F300 | W6 | 0,45 | 25 |
01-012-0062 | Плита фундамента | Ф5 | 1500 | 2010 | 200 | 1,5 | B20 | F300 | W6 | 0,60 | 31 |
01-012-0063 | Плита фундамента | Ф6 | 2010 | 2010 | 200 | 2,0 | B20 | F300 | W6 | 0,81 | 39 |
01-012-0064 | Плита фундамента | Ф11 | 950 | 500 | 200 | 0,3 | B20 | F300 | W6 | 0,10 | 6 |
01-012-0065 | Плита фундамента | Ф12 | 1900 | 500 | 200 | 0,5 | B20 | F300 | W6 | 0,19 | 11 |
01-012-0066 | Плита фундамента | Ф13 | 2400 | 500 | 200 | 0,6 | B20 | F300 | W6 | 0,24 | 13 |
01-012-0067 | Блок фундамента | Ф6.201 | 2010 | 1320 | 700 | 4,5 | B20 | F200 | W6 | 1,86 | 8 |
01-012-0068 | Блок фундамента | Ф6.302 | 3020 | 1320 | 700 | 6,7 | B20 | F200 | W6 | 2,79 | 12 |
01-012-0069 | Блок фундамента | Ф6.403 | 4030 | 1320 | 700 | 8,9 | B20 | F200 | W6 | 3,72 | 16 |
01-012-0070 | Блок фундамента | Ф7.201 | 2010 | 1590 | 700 | 5,4 | B20 | F200 | W6 | 2,24 | 8 |
01-012-0071 | Блок фундамента | Ф7.302 | 3020 | 1590 | 700 | 8,1 | B20 | F200 | W6 | 3,36 | 16 |
01-012-0072 | Блок фундамента | Ф7.403 | 4030 | 1590 | 700 | 10,8 | B20 | F200 | W6 | 4,49 | 20 |
01-012-0073 | Блок фундамента | Ф8.201 | 2010 | 1900 | 700 | 6,4 | B20 | F200 | W6 | 2,67 | 12 |
01-012-0074 | Блок фундамента | Ф8.302 | 3020 | 1900 | 700 | 9,6 | B20 | F200 | W6 | 4,02 | 20 |
01-012-0075 | Блок фундамента | Ф8.403 | 4030 | 1900 | 700 | 12,9 | B20 | F200 | W6 | 5,36 | 36 |
01-012-0076 | Блок фундамента | Ф9.201 | 2010 | 2420 | 700 | 8,2 | B20 | F200 | W6 | 3,40 | 16 |
01-012-0077 | Блок фундамента | Ф9.302 | 3020 | 2420 | 700 | 12,3 | B20 | F200 | W6 | 5,12 | 36 |
01-012-0078 | Блок фундамента | Ф9.403 | 4030 | 2420 | 700 | 16,4 | B20 | F200 | W6 | 6,83 | 48 |
01-012-0079 | Блок фундамента | Ф10.201 | 2010 | 3000 | 700 | 10,2 | B20 | F200 | W6 | 4,22 | 20 |
01-012-0080 | Блок фундамента | Ф10.302 | 3020 | 3000 | 700 | 15,2 | B20 | F200 | W6 | 6,34 | 48 |
01-012-0081 | Блок кордона | К1 | 1220 | 450 | 420 | 0,5 | B20 | F200 | W6 | 0,20 | 1 |
01-012-0082 | Блок кордона | К2 | 1490 | 450 | 420 | 0,6 | B20 | F200 | W6 | 0,24 | 1 |
01-012-0083 | Блок кордона | К3 | 1740 | 450 | 420 | 0,7 | B20 | F200 | W6 | 0,28 | 1 |
01-012-0084 | Блок кордона | К4 | 2260 | 450 | 420 | 0,9 | B20 | F200 | W6 | 0,37 | 1 |
01-012-0085 | Блок кордона | К5 | 2760 | 450 | 420 | 1,1 | B20 | F200 | W6 | 0,44 | 1 |
