Цены действительны с 25.05.2021г.

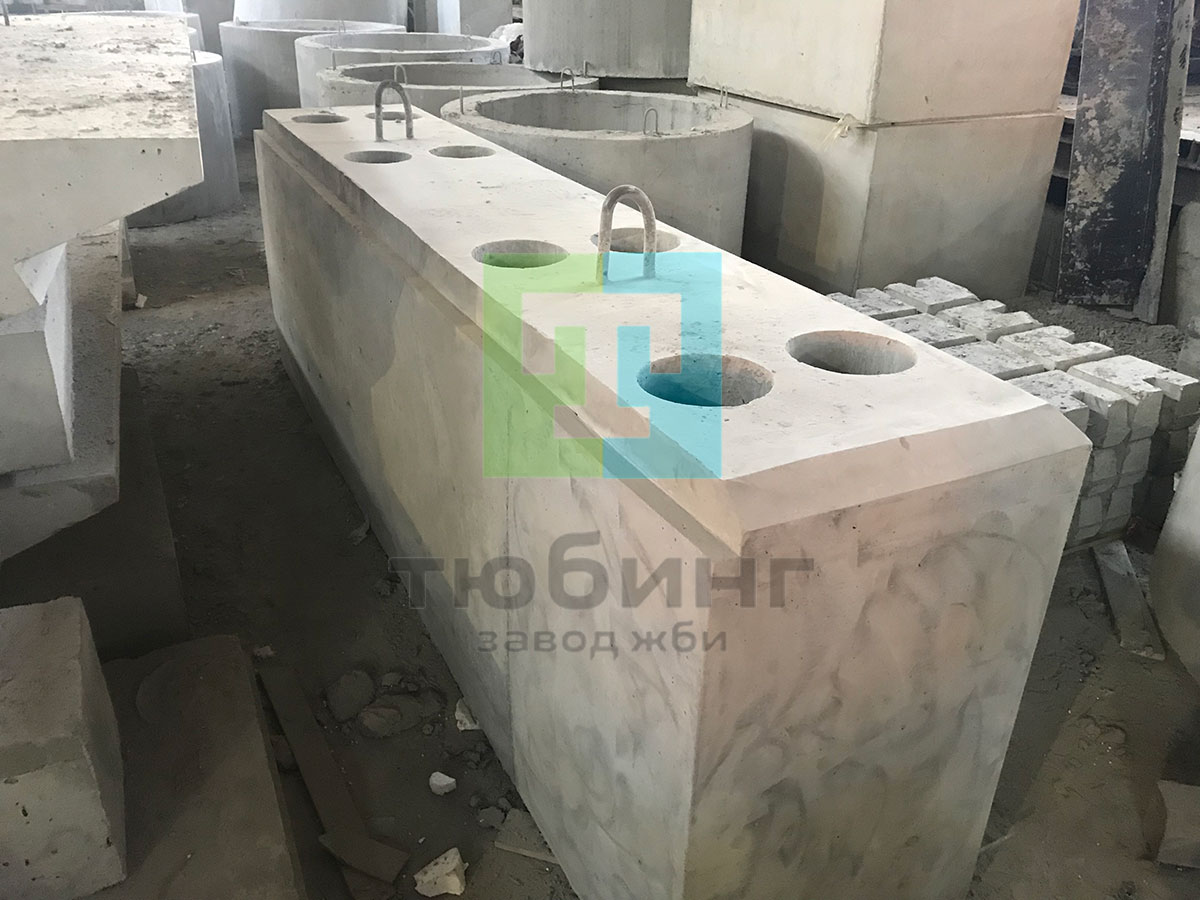

Завод ЖБИ Тюбинг выпускает сборные железобетонные блоки ригелей, блоки стоек, блоки фундаментов и ростверков, блоки шкафных стенок, блоки крыльев по серии 3.503.1-95, предназначенные для прямых унифицированных автодорожных путепроводов через железные и автомобильные дороги в районах с расчетной сейсмичностью не более 6 баллов.
Серия 3.503.1-95:
- выпуск 2-1 - при расчетной температуре наружного воздуха до минус 40⁰С включительно;
- выпуск 2-2 - при расчетной температуре наружного воздуха ниже минус 40⁰С (северное исполнение).
Для сборных железобетонных изделий унифицированных путепроводов применяется тяжелый бетон со средней плотностью от 2200 до 2500 кг/м3.
Класс бетона по прочности на сжатие принят:
В27,5 - блоки ригелей, шкафных стенок, крыльев, стоек;
В25 - блоки фундаментов и ростверков.
Марка бетона по морозостойкости (вып.2-1):
F200 – для блоков труб в районах со среднемесячной температурой наружного воздуха минус 10⁰С и выше;
F300 – для блоков труб в районах со среднемесячной температурой наружного воздуха ниже минус 10⁰С.
Марка бетона по водонепроницаемости (вып.2-1) - W6.
Для северного исполнения:
- марка бетона по морозостойкости - F300;
- марка бетона по водонепроницаемости:
W6 - для блоков ригелей, шкафных стенок, крыльев;
W8 - для блоков стоек, фундаментов и ростверков.
Отпускная прочность бетона в летнее время - 70%, в зимнее - 90%.
Армирование блоков выполнено с использованием арматуры класса А-I, А-II и А-I, Ас-II (северное исполнение) по ГОСТ 5781-82.
Марки стали для арматуры блоков принимаются в зависимости от средней температуры наружного воздуха наиболее холодной пятидневки в районе строительства (при расчетной температуре наружного воздуха до минус 40⁰С включительно).
Изготовление арматурных каркасов и сеток может производиться в 2-х вариантах: сварными и вязаными.
Применение сварных или вязанных каркасов определяется технологическими возможностями предприятия-изготовителя и уточняется в зависимости от марки стали по таблице 29СНиП 2.05.03-84.
Строповочные петли изготавливаются из арматурной стали класса А-I марки Ст3сп и Ст3пс по ГОСТ 5781-82.
Маркировка блоков:
Ш1-С – блок шкафной стенки средний, 1-й типоразмер;
Ш1-К – блок шкафной стенки крайний, 1-й типоразмер;
Р1-П1 – блок ригеля, 1й типоразмер для промежуточной опоры, 1-й тип армирования;
Р1-У – блок ригеля, 1-й типоразмер для устоя;
С300-1 – блок стойки длиной 300 см, 1-й тип армирования;
Ф1-П- блок фундамента 1-го типоразмера для промежуточной опоры;
Ф1-У- блок фундамента 1-го типоразмера для устоя;
Т1 – блок плиты ростверка 1-го типоразмера.
Индекс «С» в конце марки каждого блока обозначает северное исполнение.
Цены на сборные железобетонные изделия унифицированных путепроводов по серии 3.503.1-95 указаны с учетом НДС, без учета доставки.
Представленные на сайте цена сборные железобетонные блоки не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Номенклатура изделий по серии 3.503.1-95 выпуски 2-1 и 2-2
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
01-047-0001 | Блок ригеля промежуточной опоры | Р1-П1 | 4050 | 1700 | 700 | 8,5 | B27,5 | F300 | W6 | 3,4 | 763 |
01-047-0002 | Блок ригеля промежуточной опоры | Р1-П2 | 4050 | 1700 | 700 | 8,5 | B27,5 | F300 | W6 | 3,4 | 1101 |
01-047-0003 | Блок ригеля промежуточной опоры | Р2-П1 | 3100 | 1700 | 700 | 5,6 | B27,5 | F300 | W6 | 2,2 | 513 |
01-047-0004 | Блок ригеля промежуточной опоры | Р2-П2 | 3100 | 1700 | 700 | 5,6 | B27,5 | F300 | W6 | 2,2 | 735 |
01-047-0005 | Блок ригеля промежуточной опоры | Р3-П1 | 4800 | 1700 | 700 | 7,9 | B27,5 | F300 | W6 | 3,2 | 728 |
01-047-0006 | Блок ригеля промежуточной опоры | Р3-П2 | 4800 | 1700 | 700 | 7,9 | B27,5 | F300 | W6 | 3,2 | 1057 |
01-047-0007 | Блок ригеля промежуточной опоры | Р4-П1 | 8050 | 1700 | 700 | 19,6 | B27,5 | F300 | W6 | 7,8 | 1574 |
01-047-0008 | Блок ригеля промежуточной опоры | Р4-П2 | 8050 | 1700 | 700 | 19,6 | B27,5 | F300 | W6 | 7,8 | 2232 |
01-047-0009 | Блок ригеля промежуточной опоры | Р5-П1 | 7100 | 1700 | 700 | 16,8 | B27,5 | F300 | W6 | 6,7 | 1263 |
01-047-0010 | Блок ригеля промежуточной опоры | Р5-П2 | 7100 | 1700 | 700 | 16,8 | B27,5 | F300 | W6 | 6,7 | 1781 |
01-047-0011 | Блок ригеля устоя | Р1-У | 4050 | 1400 | 800 | 6,9 | B27,5 | F300 | W6 | 2,8 | 612 |
01-047-0012 | Блок ригеля устоя | Р2-У | 3300 | 1400 | 800 | 4,9 | B27,5 | F300 | W6 | 2,0 | 491 |
01-047-0013 | Блок ригеля устоя | Р3-У | 4600 | 1400 | 800 | 6,9 | B27,5 | F300 | W6 | 2,8 | 632 |
01-047-0014 | Блок ригеля устоя | Р4-У | 8050 | 1400 | 800 | 16,6 | B27,5 | F300 | W6 | 6,6 | 1347 |
01-047-0015 | Блок ригеля устоя | Р5-У | 7300 | 1400 | 800 | 14,7 | B27,5 | F300 | W6 | 5,9 | 1205 |
01-047-0016 | Блок ригеля устоя | Р4н-У | 8050 | 1400 | 800 | 16,6 | B27,5 | F300 | W6 | 6,6 | 1347 |
01-047-0017 | Блок ригеля устоя | Р5н-У | 7300 | 1400 | 800 | 14,7 | B27,5 | F300 | W6 | 5,9 | 1205 |
01-047-0018 | Блок стойки | С300-1 | 3560 | 800 | 500 | 3,0 | B27,5 | F300 | W6 | 1,2 | 207 |
01-047-0019 | Блок стойки | С300-2 | 3560 | 800 | 500 | 3,0 | B27,5 | F300 | W6 | 1,2 | 348 |
01-047-0020 | Блок стойки | С300-3 | 3560 | 800 | 500 | 3,0 | B27,5 | F300 | W6 | 1,2 | 535 |
01-047-0021 | Блок стойки | С400-1 | 4560 | 800 | 500 | 4,0 | B27,5 | F300 | W6 | 1,6 | 267 |
01-047-0022 | Блок стойки | С400-2 | 4560 | 800 | 500 | 4,0 | B27,5 | F300 | W6 | 1,6 | 451 |
01-047-0023 | Блок стойки | С400-3 | 4560 | 800 | 500 | 4,0 | B27,5 | F300 | W6 | 1,6 | 693 |
01-047-0024 | Блок стойки | С500-1 | 5560 | 800 | 500 | 5,0 | B27,5 | F300 | W6 | 2,0 | 339 |
01-047-0025 | Блок стойки | С500-2 | 5560 | 800 | 500 | 5,0 | B27,5 | F300 | W6 | 2,0 | 564 |
01-047-0026 | Блок стойки | С500-3 | 5560 | 800 | 500 | 5,0 | B27,5 | F300 | W6 | 2,0 | 862 |
01-047-0027 | Блок стойки | С600-1 | 6560 | 800 | 500 | 6,0 | B27,5 | F300 | W6 | 2,4 | 398 |
01-047-0028 | Блок стойки | С600-2 | 6560 | 800 | 500 | 6,0 | B27,5 | F300 | W6 | 2,4 | 665 |
01-047-0029 | Блок стойки | С600-3 | 6560 | 800 | 500 | 6,0 | B27,5 | F300 | W6 | 2,4 | 1018 |
01-047-0030 | Блок стойки | С700-1 | 7560 | 800 | 500 | 7,0 | B27,5 | F300 | W6 | 2,8 | 459 |
01-047-0031 | Блок стойки | С700-2 | 7560 | 800 | 500 | 7,0 | B27,5 | F300 | W6 | 2,8 | 768 |
01-047-0032 | Блок стойки | С700-3 | 7560 | 800 | 500 | 7,0 | B27,5 | F300 | W6 | 2,8 | 1177 |
01-047-0033 | Блок стойки | С800-2 | 8560 | 800 | 500 | 8,0 | B27,5 | F300 | W6 | 3,2 | 887 |
01-047-0034 | Блок стойки | С800-3 | 8560 | 800 | 500 | 8,0 | B27,5 | F300 | W6 | 3,2 | 1351 |
01-047-0035 | Блок стойки | С800-4 | 8560 | 800 | 500 | 8,0 | B27,5 | F300 | W6 | 3,2 | 1723 |
01-047-0036 | Блок стойки | С850-2 | 9060 | 800 | 500 | 8,5 | B27,5 | F300 | W6 | 3,4 | 937 |
01-047-0037 | Блок стойки | С900-2 | 9560 | 800 | 500 | 9,0 | B27,5 | F300 | W6 | 3,6 | 988 |
01-047-0038 | Блок стойки | С900-3 | 9560 | 800 | 500 | 9,0 | B27,5 | F300 | W6 | 3,6 | 1507 |
01-047-0039 | Блок стойки | С900-4 | 9560 | 800 | 500 | 9,0 | B27,5 | F300 | W6 | 3,6 | 1923 |
01-047-0040 | Блок стойки | С1000-2 | 10560 | 800 | 500 | 10,0 | B27,5 | F300 | W6 | 4,0 | 1090 |
01-047-0041 | Блок стойки | С1000-3 | 10560 | 800 | 500 | 10,0 | B27,5 | F300 | W6 | 4,0 | 1666 |
01-047-0042 | Блок стойки | С1000-4 | 10560 | 800 | 500 | 10,0 | B27,5 | F300 | W6 | 4,0 | 2126 |
01-047-0043 | Блок стойки | С1050-2 | 11060 | 800 | 500 | 10,5 | B27,5 | F300 | W6 | 4,2 | 1141 |
01-047-0044 | Блок стойки | С1050-3 | 11060 | 800 | 500 | 10,5 | B27,5 | F300 | W6 | 4,2 | 1744 |
01-047-0045 | Блок фундамента | Ф1-П | 3200 | 3200 | 1750 | 21,3 | B25 | F300 | W6 | 8,52 | 2077 |
01-047-0046 | Блок фундамента | Ф1-У | 3200 | 3200 | 1750 | 21,3 | B25 | F300 | W6 | 8,52 | 2077 |
01-047-0047 | Блок фундамента | Ф2-П | 3200 | 3650 | 1750 | 21,3 | B25 | F300 | W6 | 8,52 | 2164 |
01-047-0048 | Блок фундамента | Ф2-У | 3200 | 3650 | 1750 | 21,3 | B25 | F300 | W6 | 8,52 | 2164 |
01-047-0049 | Блок фундамента | Ф3-П | 3200 | 4100 | 1750 | 21,3 | B25 | F300 | W6 | 8,52 | 2251 |
01-047-0050 | Блок фундамента | Ф3-У | 3200 | 4100 | 1750 | 21,3 | B25 | F300 | W6 | 8,52 | 2251 |
01-047-0051 | Блок ростверка | Т1 | 3200 | 3200 | 700 | 8,8 | B25 | F300 | W6 | 3,50 | 699 |
01-047-0052 | Блок ростверка | Т2 | 3200 | 3650 | 700 | 8,8 | B25 | F300 | W6 | 3,50 | 850 |
01-047-0053 | Блок ростверка | Т3 | 3200 | 4100 | 700 | 8,8 | B25 | F300 | W6 | 3,50 | 1002 |
01-047-0054 | Блок шкафной стенки | Ш1-С | 980 | 200 | 700 | 0,3 | B27,5 | F300 | W6 | 0,11 | 38 |
01-047-0055 | Блок шкафной стенки | Ш2-С | 980 | 200 | 1000 | 0,4 | B27,5 | F300 | W6 | 0,17 | 46 |
01-047-0056 | Блок шкафной стенки | Ш3-С | 1230 | 200 | 700 | 0,4 | B27,5 | F300 | W6 | 0,14 | 50 |
01-047-0057 | Блок шкафной стенки | Ш4-С | 1230 | 200 | 1000 | 0,5 | B27,5 | F300 | W6 | 0,21 | 61 |
01-047-0058 | Блок шкафной стенки | Ш1-К | 1380 | 200 | 1050 | 0,4 | B27,5 | F300 | W6 | 0,17 | 50 |
01-047-0059 | Блок шкафной стенки | Ш2-К | 2130 | 200 | 1050 | 0,8 | B27,5 | F300 | W6 | 0,30 | 83 |
01-047-0060 | Блок крыла | К1 | 3525 | 200 | 2950 | 3,8 | B27,5 | F300 | W6 | 1,5 | 276 |
01-047-0061 | Блок крыла | К1н | 3525 | 200 | 2950 | 3,8 | B27,5 | F300 | W6 | 1,5 | 276 |
01-047-0062 | Блок крыла | К2 | 3975 | 200 | 2150 | 3,2 | B27,5 | F300 | W6 | 1,3 | 253 |
01-047-0063 | Блок ригеля промежуточной опоры | Р1-П1.С | 4050 | 1700 | 700 | 8,5 | B27,5 | F300 | W6 | 3,4 | 763 |
01-047-0064 | Блок ригеля промежуточной опоры | Р1-П2.С | 4050 | 1700 | 700 | 8,5 | B27,5 | F300 | W6 | 3,4 | 1101 |
01-047-0065 | Блок ригеля промежуточной опоры | Р2-П1.С | 3100 | 1700 | 700 | 5,6 | B27,5 | F300 | W6 | 2,2 | 513 |
01-047-0066 | Блок ригеля промежуточной опоры | Р2-П2.С | 3100 | 1700 | 700 | 5,6 | B27,5 | F300 | W6 | 2,2 | 735 |
01-047-0067 | Блок ригеля промежуточной опоры | Р3-П1.С | 4800 | 1700 | 700 | 7,9 | B27,5 | F300 | W6 | 3,2 | 728 |
01-047-0068 | Блок ригеля промежуточной опоры | Р3-П2.С | 4800 | 1700 | 700 | 7,9 | B27,5 | F300 | W6 | 3,2 | 1057 |
01-047-0069 | Блок ригеля промежуточной опоры | Р4-П1.С | 8050 | 1700 | 700 | 19,6 | B27,5 | F300 | W6 | 7,8 | 1574 |
01-047-0070 | Блок ригеля промежуточной опоры | Р4-П2.С | 8050 | 1700 | 700 | 19,6 | B27,5 | F300 | W6 | 7,8 | 2232 |
01-047-0071 | Блок ригеля промежуточной опоры | Р5-П1.С | 7100 | 1700 | 700 | 16,8 | B27,5 | F300 | W6 | 6,7 | 1263 |
01-047-0072 | Блок ригеля промежуточной опоры | Р5-П2.С | 7100 | 1700 | 700 | 16,8 | B27,5 | F300 | W6 | 6,7 | 1781 |
01-047-0073 | Блок ригеля устоя | Р1-У.С | 4050 | 1400 | 800 | 6,9 | B27,5 | F300 | W6 | 2,8 | 612 |
01-047-0074 | Блок ригеля устоя | Р2-У.С | 3300 | 1400 | 800 | 4,9 | B27,5 | F300 | W6 | 2,0 | 491 |
01-047-0075 | Блок ригеля устоя | Р3-У.С | 4600 | 1400 | 800 | 6,9 | B27,5 | F300 | W6 | 2,8 | 632 |
01-047-0076 | Блок ригеля устоя | Р4-У.С | 8050 | 1400 | 800 | 16,6 | B27,5 | F300 | W6 | 6,6 | 1347 |
01-047-0077 | Блок ригеля устоя | Р5-У.С | 7300 | 1400 | 800 | 14,7 | B27,5 | F300 | W6 | 5,9 | 1205 |
01-047-0078 | Блок ригеля устоя | Р4н-У.С | 8050 | 1400 | 800 | 16,6 | B27,5 | F300 | W6 | 6,6 | 1347 |
01-047-0079 | Блок ригеля устоя | Р5н-У.С | 7300 | 1400 | 800 | 14,7 | B27,5 | F300 | W6 | 5,9 | 1205 |
01-047-0080 | Блок стойки | С300-1.С | 3560 | 800 | 500 | 3,0 | B27,5 | F300 | W8 | 1,2 | 207 |
01-047-0081 | Блок стойки | С300-2.С | 3560 | 800 | 500 | 3,0 | B27,5 | F300 | W8 | 1,2 | 348 |
01-047-0082 | Блок стойки | С300-3.С | 3560 | 800 | 500 | 3,0 | B27,5 | F300 | W8 | 1,2 | 535 |
01-047-0083 | Блок стойки | С400-1.С | 4560 | 800 | 500 | 4,0 | B27,5 | F300 | W8 | 1,6 | 267 |
01-047-0084 | Блок стойки | С400-2.С | 4560 | 800 | 500 | 4,0 | B27,5 | F300 | W8 | 1,6 | 451 |
01-047-0085 | Блок стойки | С400-3.С | 4560 | 800 | 500 | 4,0 | B27,5 | F300 | W8 | 1,6 | 693 |
01-047-0086 | Блок стойки | С500-1.С | 5560 | 800 | 500 | 5,0 | B27,5 | F300 | W8 | 2,0 | 339 |
01-047-0087 | Блок стойки | С500-2.С | 5560 | 800 | 500 | 5,0 | B27,5 | F300 | W8 | 2,0 | 564 |
01-047-0088 | Блок стойки | С500-3.С | 5560 | 800 | 500 | 5,0 | B27,5 | F200 | W8 | 2,0 | 862 |
01-047-0089 | Блок стойки | С600-1.С | 6560 | 800 | 500 | 6,0 | B27,5 | F300 | W8 | 2,4 | 398 |
01-047-0090 | Блок стойки | С600-2.С | 6560 | 800 | 500 | 6,0 | B27,5 | F300 | W8 | 2,4 | 665 |
01-047-0091 | Блок стойки | С600-3.С | 6560 | 800 | 500 | 6,0 | B27,5 | F300 | W8 | 2,4 | 1018 |
01-047-0092 | Блок стойки | С700-1.С | 7560 | 800 | 500 | 7,0 | B27,5 | F300 | W8 | 2,8 | 459 |
01-047-0093 | Блок стойки | С700-2.С | 7560 | 800 | 500 | 7,0 | B27,5 | F300 | W8 | 2,8 | 768 |
01-047-0094 | Блок стойки | С700-3.С | 7560 | 800 | 500 | 7,0 | B27,5 | F300 | W8 | 2,8 | 1177 |
01-047-0095 | Блок стойки | С800-2.С | 8560 | 800 | 500 | 8,0 | B27,5 | F300 | W8 | 3,2 | 887 |
01-047-0096 | Блок стойки | С800-3.С | 8560 | 800 | 500 | 8,0 | B27,5 | F300 | W8 | 3,2 | 1351 |
01-047-0097 | Блок стойки | С800-4.С | 8560 | 800 | 500 | 8,0 | B27,5 | F300 | W8 | 3,2 | 1723 |
01-047-0098 | Блок стойки | С850-2.С | 9060 | 800 | 500 | 8,5 | B27,5 | F300 | W8 | 3,4 | 937 |
01-047-0099 | Блок стойки | С900-2.С | 9560 | 800 | 500 | 9,0 | B27,5 | F300 | W8 | 3,6 | 988 |
01-047-0100 | Блок стойки | С900-3.С | 9560 | 800 | 500 | 9,0 | B27,5 | F300 | W8 | 3,6 | 1507 |
01-047-0101 | Блок стойки | С900-4.С | 9560 | 800 | 500 | 9,0 | B27,5 | F300 | W8 | 3,6 | 1923 |
01-047-0102 | Блок стойки | С1000-2.С | 10560 | 800 | 500 | 10,0 | B27,5 | F300 | W8 | 4,0 | 1090 |
01-047-0103 | Блок стойки | С1000-3.С | 10560 | 800 | 500 | 10,0 | B27,5 | F300 | W8 | 4,0 | 1666 |
01-047-0104 | Блок стойки | С1000-4.С | 10560 | 800 | 500 | 10,0 | B27,5 | F300 | W8 | 4,0 | 2126 |
01-047-0105 | Блок стойки | С1050-2.С | 11060 | 800 | 500 | 10,5 | B27,5 | F300 | W8 | 4,2 | 1141 |
01-047-0106 | Блок стойки | С1050-3.С | 11060 | 800 | 500 | 10,5 | B27,5 | F300 | W8 | 4,2 | 1744 |
01-047-0107 | Блок стойки | С1050-4.С | 11060 | 800 | 500 | 10,5 | B27,5 | F300 | W8 | 4,2 | 2227 |
01-047-0108 | Блок фундамента | Ф1-П.С | 3200 | 3200 | 1750 | 21,3 | B25 | F300 | W8 | 8,52 | 2077 |
01-047-0109 | Блок фундамента | Ф1-У.С | 3200 | 3200 | 1750 | 21,3 | B25 | F300 | W8 | 8,52 | 2077 |
01-047-0110 | Блок фундамента | Ф2-П.С | 3200 | 3650 | 1750 | 21,3 | B25 | F300 | W8 | 8,52 | 2164 |
01-047-0111 | Блок фундамента | Ф2-У.С | 3200 | 3650 | 1750 | 21,3 | B25 | F300 | W8 | 8,52 | 2164 |
01-047-0112 | Блок фундамента | Ф3-П.С | 3200 | 4100 | 1750 | 21,3 | B25 | F300 | W8 | 8,52 | 2251 |
01-047-0113 | Блок фундамента | Ф3-У.С | 3200 | 4100 | 1750 | 21,3 | B25 | F300 | W8 | 8,52 | 2251 |
01-047-0114 | Блок ростверка | Т1.С | 3200 | 3200 | 700 | 8,8 | B25 | F300 | W8 | 3,5 | 699 |
01-047-0115 | Блок ростверка | Т2.С | 3200 | 3650 | 700 | 8,8 | B25 | F300 | W8 | 3,5 | 850 |
01-047-0116 | Блок ростверка | Т3.С | 3200 | 4100 | 700 | 8,8 | B25 | F300 | W8 | 3,5 | 1002 |
01-047-0117 | Блок шкафной стенки | Ш1-С.С | 980 | 200 | 700 | 0,3 | B27,5 | F300 | W6 | 0,11 | 38 |
01-047-0118 | Блок шкафной стенки | Ш2-С.С | 980 | 200 | 1000 | 0,4 | B27,5 | F300 | W6 | 0,17 | 46 |
01-047-0119 | Блок шкафной стенки | Ш3-С.С | 1230 | 200 | 700 | 0,4 | B27,5 | F300 | W6 | 0,14 | 50 |
01-047-0120 | Блок шкафной стенки | Ш4-С.С | 1230 | 200 | 1000 | 0,5 | B27,5 | F300 | W6 | 0,21 | 61 |
01-047-0121 | Блок шкафной стенки | Ш1-К.С | 1380 | 200 | 1050 | 0,4 | B27,5 | F300 | W6 | 0,17 | 50 |
01-047-0122 | Блок шкафной стенки | Ш2-К.С | 2130 | 200 | 1050 | 0,8 | B27,5 | F300 | W6 | 0,30 | 83 |
01-047-0123 | Блок крыла | К1.С | 3525 | 200 | 2950 | 3,8 | B27,5 | F300 | W6 | 1,5 | 276 |
01-047-0124 | Блок крыла | К1н.С | 3525 | 200 | 2950 | 3,8 | B27,5 | F300 | W6 | 1,5 | 276 |
01-047-0125 | Блок крыла | К2.С | 3975 | 200 | 2150 | 3,2 | B27,5 | F300 | W6 | 1,3 | 253 |
